1. 학교명(팀명) : 인천대학교 INU Racing 2. 출전분야 : C-Formula 3. 관련규정 : 6장 23조 3항 허리벨트 요구조건 4. 문의내용 :
③ 허리벨트 요구조건 1. 허리벨트는 골반보다 약간 아래 엉덩이뼈 주위를 지나가야 한다.(그림20. 참고) 어떠한 상황에서 도 복부 부근에 벨트가 지나가서는 안 된다. 2. 허리벨트는 바닥 프레임에서부터 드라이버 시트를 지나 드라이버의 엉덩이 아래에서부터 엉덩이 뼈를 완전히 감싸고 다시 운전석 반대쪽을 관통하여 반대쪽 바닥 프레임에 부착되어야 한다. 3. 허리벨트 브래킷은 최소 25mm x 1.8mm(외경 x 두께)의 파이프에 고정되어야 한다. 4. 벨트 착용 시 측면에서 바라볼 때, 허리벨트 각도와 고정점의 위치는 아래와 같다. (그림19 참고) 1) 허리벨트 고정점은 시트 뒤끝 지점에서 0~75mm 사이에 있어야 한다. 2) 허리벨트는 지면과 45°~65°를 이루어야 한다. (그림20 좌측 참고) 2-1) 드라이버의 상반신이 지면에서 60˚이하인 경우 벨트는 지면과 60°~80°를 이루어야 한다.(그 림20 우측 참고)

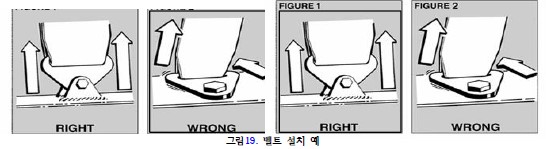

첨부한 저희 차량의 사진을 보면 허리벨트의 지면과의 각도 규정을 지키기 위해서는 불가피하게 트러스 구조의 파이프에 고정을 해야합니다. (맨 하단 파이프에 고정하게 될 경우 트러스 구조 파이프와의 간섭 때문에 기울여 달아야 하며, 이 경우 "벨트 브라켓과 볼트는 아래와 같이 인장하중 및 전단하중을 견딜 수 있도록 설치하여야 한다. 그림19"의 규정을 지킬수가 없습니다. 그림19도 첨부해놓았습니다.)
설치하고자 하는 해당 트러스 구조 파이프가 25mmx1.8mm의 규정을 충족할 경우 허리벨트 브라켓을 저 위치에 고정하여도 무방한지 여쭤봅니다.   |
||||||
| 첨부파일1 |  차량사진.jpg |
|||||
| 첨부파일2 | 그림 19.jpg |
|||||
