1. 학교명(팀명) : 영남대학교 (YUSAE) 2. 출전분야 : EV 3. 관련규정 : 제3장 드라이버 보호구조 제12조 (Front & Rear Roll Hoop [FRH & RRH]) 5항 4. 문의내용 :
안녕하십니까 영남대학교 YUSAE 정현영입니다. 항상 수고가 많으십니다. 다름이 아니라 제3장 드라이버 보호구조 제12조 (Front & Rear Roll Hoop [FRH & RRH]) 5항 RRH의 면은 승차공간과 구동 부를 격리하기 위해 두께 0.5mm 이상의 강판(Steel Plate) 또는 이와 동등한 강성의 재질로 승차공간 바닥으로부터 드라이버 머리 높이 이상까지 격리 판을 설치하여야 하며, 안전벨트 및 제어선이 통과하기 위한 구멍 외 어떠한 구멍도 허락되지 않는다. 또한 롤 후프 격리판은 롤 후프 또는 지지대에 용접 또는 이와 동등한 방법으로 설치하여야 한다. 라는 규정을 만족하려 아래와 같이 격리판 형상을 설계하였는데,

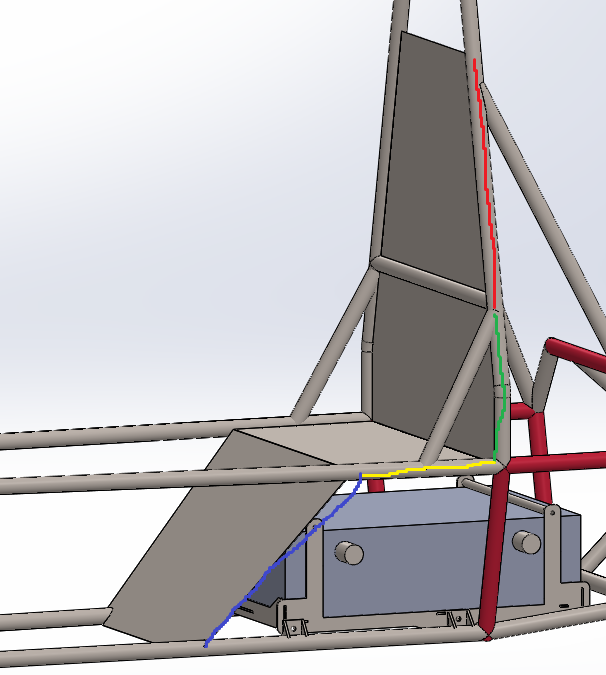

사진과 같이 빨간색, 초록색, 노란색, 파란색 구간으로 각각 표기된 격리판들이 프레임에 용접된 브라켓과 볼트로 결합을 한다면 규정에 위배되지 않고 사용가능한지 문의드립니다. |
|||||
